往復泵、隔膜泵、柱塞泵、計量泵等設備在工作時會產生周期性壓力脈動。普通機械壓力表長期安裝在這類脈動壓力點上，指針會持續快速擺動，內部機芯、齒輪、波登管和連接部件會反復受力，最終導致讀數不準、不回零、指針脫落、波登管疲勞甚至壓力表失效。
WIKA 對 severe pressure pulsation 的說明中提到，壓力脈動會讓標準波登管壓力表指針劇烈抖動，導致讀數困難；如果壓力表長期承受脈動，內部部件會因持續運動而磨損，從而縮短儀表壽命，嚴重時指針會斷裂或脫落。
因此，在脈動壓力場景中，普通壓力表不應直接安裝在泵出口或高脈動管路上。更合理的做法是使用 抗脈動壓力表、數字壓力表、壓力變送器、阻尼器、snubber 或 pulsation dampener 組合，降低壓力脈動對儀表的沖擊。
離心泵通常輸出相對連續的流量，而往復泵、隔膜泵、柱塞泵和計量泵的工作方式是周期性吸入和排出介質。每一次柱塞運動、隔膜動作或泵腔排液，都會讓出口壓力出現周期性上升和下降。
這種壓力變化不是偶然故障，而是設備工作原理帶來的正?，F(xiàn)象。問題在于：普通壓力表并不適合長期承受這種快速、重復的動態壓力。
常見脈動來源包括：
| 設備類型 | 脈動來源 | 對壓力表的影響 |
|---|---|---|
| 往復泵 | 活塞往復運動 | 出口壓力周期性波動 |
| 隔膜泵 | 隔膜周期性排液 | 指針快速抖動 |
| 柱塞泵 | 柱塞高壓排液 | 壓力峰值和脈沖明顯 |
| 計量泵 | 小流量高頻排液 | 讀數不穩，儀表疲勞 |
| 空壓機系統 | 壓縮和卸荷過程 | 壓力開關、壓力表頻繁受沖擊 |
| 液壓系統 | 閥件換向和泵壓變化 | 傳感器輸出跳動、壓力表磨損 |
WIKA 將 pulsation、mechanical vibration、pressure spikes、overpressure、corrosion 和 clogging 等列為壓力表失效的常見原因；其中 pressure pulsation 會造成指針抖動、讀數困難和內部部件磨損。
普通機械壓力表的核心結構通常包括波登管、機芯、齒輪、指針和表盤。當壓力穩定變化時，這些部件可以正常工作；但在脈動壓力下，壓力表內部結構會持續快速運動。
長期脈動會帶來幾個問題：
指針劇烈抖動
現場人員無法讀取真實壓力，只能看到一個不斷擺動的范圍。
機芯和齒輪磨損
指針長期高速擺動，內部傳動機構持續受力，齒輪和連接件磨損加快。
波登管疲勞
波登管反復膨脹和回彈，容易產生金屬疲勞。
指針偏移或不回零
儀表內部機構受損后，壓力釋放后指針不能回到零位。
壓力表反復更換
只更換同類普通壓力表，而不處理脈動源或加保護裝置，故障會反復出現。
Ashcroft 也指出，pulsation 和 vibration 會導致 pointer flutter、讀數困難和 gauge movement 損傷；如果指針擺動達到滿量程的 5% 或以上，就應考慮采取解決措施。
如果現場壓力表頻繁損壞，可以從以下現象判斷是否由壓力脈動引起：
| 現場現象 | 可能判斷 |
|---|---|
| 指針快速來回擺動 | 出口壓力存在周期性脈動 |
| 指針在某個壓力范圍內不停抖動 | 泵排液節奏影響壓力讀數 |
| 壓力表使用一段時間后不回零 | 機芯或波登管已疲勞 |
| 新?lián)Q壓力表很快再次損壞 | 不是單個壓力表質量問題 |
| 讀數只能看到大概范圍 | 普通機械表不適合該工況 |
| 泵啟?；蜷y門動作時指針沖高 | 壓力脈沖或水錘疊加 |
| 壓力變送器 4–20mA 信號跳動 | 壓力脈動已影響控制信號 |
如果機械壓力表、數字壓力表和 PLC 壓力值都同步波動，說明系統壓力本身在脈動。如果機械壓力表抖動明顯，但壓力變送器經過濾波后的信號較穩定，則說明現場顯示儀表需要抗振、阻尼或數字化升級。
在以下場景中，普通壓力表壽命往往較短：
隔膜泵出口；
柱塞泵出口；
計量泵出口；
高壓清洗泵；
液壓站泵出口；
空壓機排氣系統；
加藥系統；
水處理高壓泵；
油品輸送泵；
化工小流量高壓泵；
頻繁啟停的增壓泵組；
閥門快速開關的管路系統。
Pumps & Systems 在介紹脈動阻尼器時也提到，脈動阻尼器可以通過吸收和重新分配壓力波動來減少系統中的水錘，并改善泵效率、減少維護成本和降低系統噪聲。(Noike-AH)
在往復泵、隔膜泵、柱塞泵等脈動場景中，首要措施不是換更貴的普通壓力表，而是在壓力表或壓力傳感器前端增加 pressure snubber、pulsation dampener 或 restrictor。
這些裝置可以減緩壓力脈沖進入儀表的速度，讓壓力變化更平緩，從而減少指針抖動和內部部件磨損。Ashcroft 的 pulsation dampener 產品說明也指出，該類裝置用于保護測量儀表免受壓力突然升高和波動影響，使讀數更穩定并延長儀表壽命。
如果主要問題是機械振動和輕度脈動，可以使用充油壓力表或抗振壓力表。WIKA 說明，在振動和脈動應用中，液體填充或阻尼機芯可以減少指針振蕩；pointer flutter 會讓讀數困難，并增加內部部件磨損。
但需要注意，充油壓力表可以改善讀數和減輕振動影響，卻不一定能完全消除強脈動對波登管的疲勞損傷。在強脈動場景中，仍建議配合 snubber 或 pulsation dampener。
壓力表量程不能只按正常工作壓力選擇。對于脈動泵，應考慮壓力峰值、啟停沖擊和可能出現的瞬時過壓。
推薦原則：
| 項目 | 建議 |
|---|---|
| 正常工作壓力 | 盡量落在壓力表量程中段 |
| 壓力脈動明顯 | 量程需留安全余量 |
| 存在壓力峰值 | 選擇更高過壓能力儀表 |
| 高壓柱塞泵 | 優先考慮阻尼和過壓保護 |
| 介質腐蝕或結晶 | 考慮隔膜密封或防堵結構 |
壓力表不應直接安裝在泵出口正后方或閥門、彎頭、止回閥附近的強擾動位置。若現場允許，應選擇相對穩定的測壓點，或采用遠程安裝、導壓管、毛細管和阻尼結構。
對于泵控制柜、恒壓供水和自動化系統，機械壓力表只能提供現場讀數。若需要穩定控制信號，應使用 pressure transmitter 輸出 4–20mA 或其他標準信號給 PLC / VFD / control panel，并通過控制系統進行濾波、趨勢分析和報警判斷。
在脈動壓力場景中，NOIKE-AH digital pressure gauge 可用于現場讀數和維護檢查。相比普通機械壓力表，數字顯示更便于讀取壓力值，適合泵房巡檢、設備調試和 MRO 替換。
NOIKE-AH pressure transmitter 可用于將泵出口壓力轉換為連續信號，輸入 PLC、VFD 或控制柜。NOIKE-AH 官網顯示，Pressure Series 覆蓋 pressure gauges、pressure switches、pressure sensors、pressure transmitters 和 differential pressure transmitters，并且官網介紹其壓力傳感器和變送器可提供 4–20mA / HART / Modbus 等輸出能力。(鏨科壓力開關)

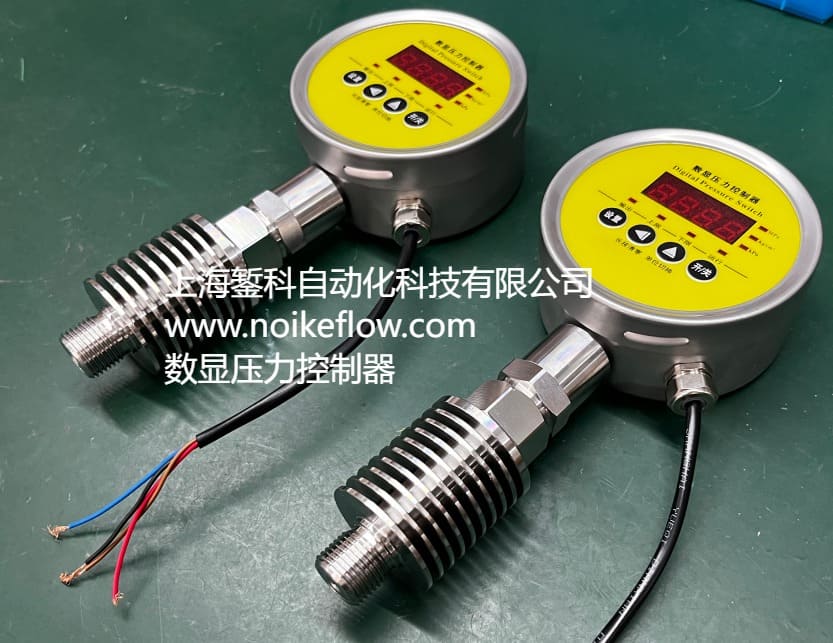

NOIKE-AH intelligent pressure switch 可用于設置高壓報警、低壓報警和保護輸出。在脈動壓力場景中，應合理設置回差和延時，避免壓力脈沖造成誤動作。
對于往復泵、隔膜泵、柱塞泵等強脈動場景，建議在 pressure gauge、pressure switch 或 pressure transmitter 前端增加 snubber 或 pulsation dampener。這樣可以減少指針抖動、保護傳感器膜片，并降低售后誤判風險。
| 應用場景 | 推薦方案 | 作用 |
|---|---|---|
| 普通機械壓力表壽命短 | Digital Pressure Gauge + snubber | 提高讀數穩定性，減少沖擊 |
| 隔膜泵 / 計量泵出口 | Pressure gauge + pulsation dampener | 減少周期性壓力沖擊 |
| 柱塞泵 / 高壓泵出口 | Pressure transmitter + snubber | 保護傳感器膜片，穩定信號 |
| 控制柜壓力反饋 | Pressure transmitter + PLC filtering | 連續監測壓力趨勢 |
| 高低壓報警 | Intelligent pressure switch + delay | 減少脈動導致的誤動作 |
| 高可靠泵組 | Transmitter + switch + digital gauge + dampener | 監測、報警、顯示、保護一體 |
往復泵、隔膜泵、柱塞泵等脈動壓力場景中，普通壓力表壽命短的根本原因，是壓力表長期承受周期性壓力沖擊和指針高速擺動。只更換同類壓力表，通常不能解決問題。
正確處理方式是：
確認是否存在周期性壓力脈動：觀察指針是否隨泵工作節奏抖動。
檢查壓力表損壞形式：不回零、指針脫落、讀數遲滯、機芯磨損。
增加保護裝置：使用 snubber、pulsation dampener 或 restrictor。
選擇合適儀表：使用抗振壓力表、數字壓力表或具備過壓能力的壓力變送器。
優化安裝位置：避開泵出口強脈動點和閥門沖擊點。
使用連續壓力信號：通過 pressure transmitter 和 PLC 判斷壓力趨勢。
NOIKE-AH 推薦在脈動泵系統中使用 pressure transmitter 做連續壓力監測，使用 intelligent pressure switch 做高低壓報警和保護，使用 digital pressure gauge 做現場顯示。對于強脈動工況，應配合 snubber 或 pulsation dampener，減少普通壓力表損壞、壓力信號跳動和售后誤判。
