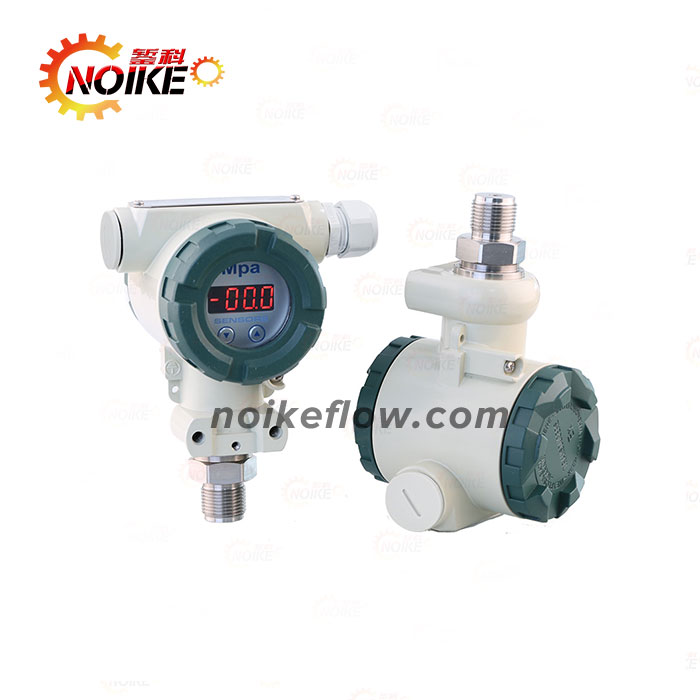

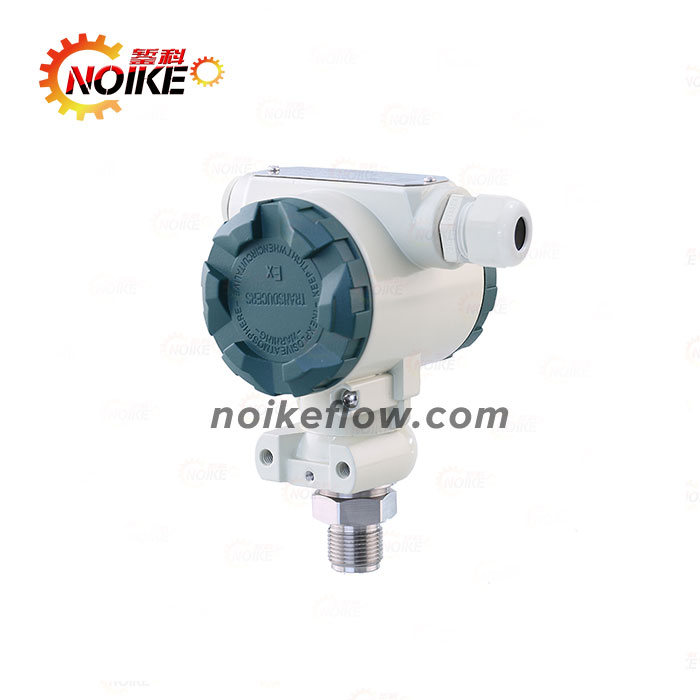

NKYZ18防爆型壓力變送器

a)采用膜片隔離技術

b)集成芯片、寬電壓供電

c)安裝方便、本安防爆

d)截頻設計、抗于擾能力強、防擊e)限流、限壓、反接保護(僅限電流輸出f)精度高、穩定性好、響應速度快、耐沖擊

質保三年終身維護

A級擴散確

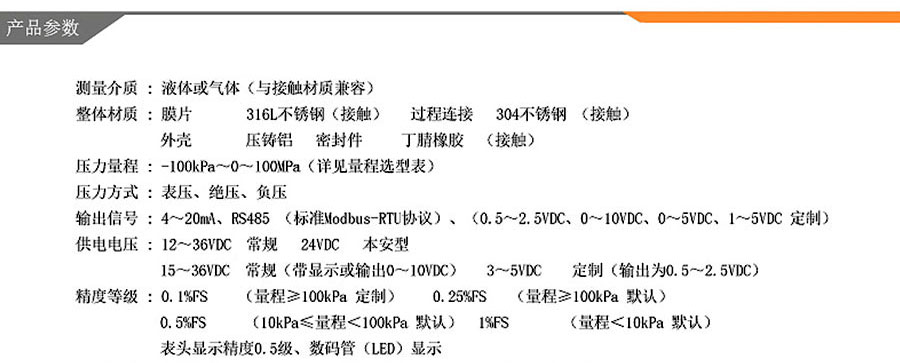

精度：0.1%FS、0.25%FS、0.5%FS、1%FS

測量介質:氣液通用

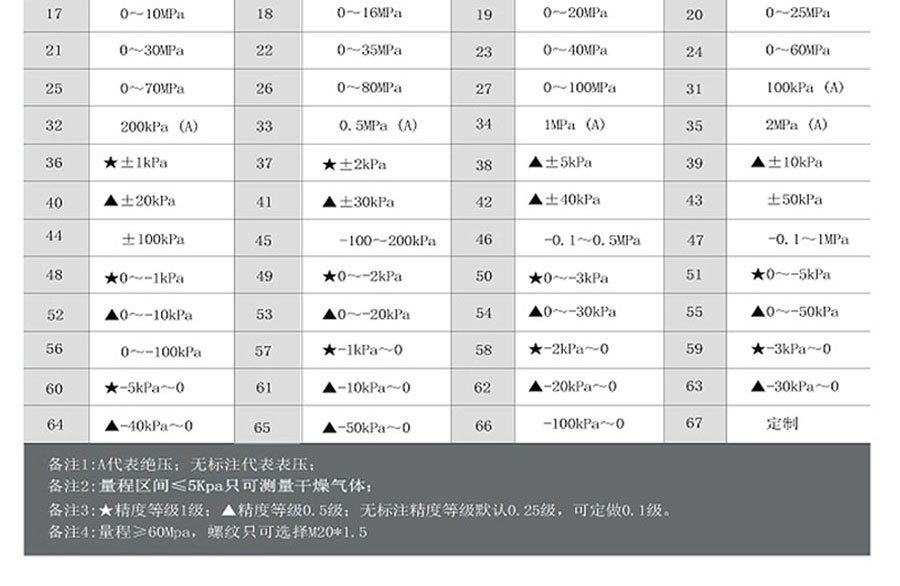

量程:-100kPa~0~100MPa

壓力類型:表壓、負壓、絕壓

本安防爆 Ex ia ⅡCT6 Ga

產品概述

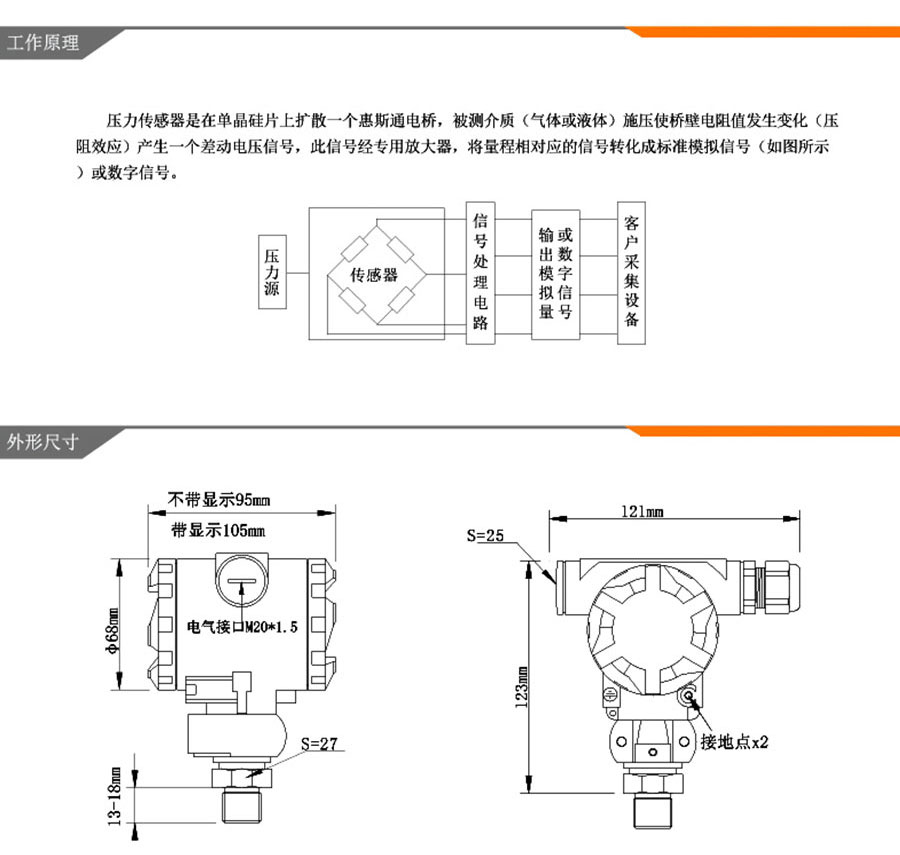

NKYZ18系列壓力變送器產品采用不銹鋼隔離膜片的0EM壓力傳感器作為信號測量元件，并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路將傳感器信號轉換為標準輸出信號，充分發揮了傳感器的技術優勢，使CYYZ18系列壓力變送器具有優異的性能。它抗干擾、過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度，是工業自動化領域理想的壓力測量儀表。

安裝注意事項

警告!

a)須在無加壓和無供電的情況下進行變送器的安裝。

警告!

b)變送器必須由閱讀并理解本操作手冊的技術人員進行安裝。

A危險!

c)避免引起爆炸危險，須遵守以下規則:

-爆炸危險存在的情況下，禁止對供電狀態下的變送器進行操作。變送器通過本質安全電路接入的情況除外。

-無論是否在爆炸倫險區域內，確保整體線路處于等電勢保護狀態。如存在雷擊或過壓損害的可能，須采取避雷防過壓保護措施。

-確保每個本質安全變送器間的連接同時符合本質安全要求。操作者須確保整個系統的本質安全(各個本質安全部件的安裝)。

-須避免變送器表面灰塵過量沉積(超過5mm)或被灰塵完全覆蓋。

-須與已通過防爆認證的關聯設備配套共同組成本安防爆系統方可使用于防爆性氣體環境。其系統接線須同時遵守變送器和所配關聯設備的使用說明書要求，接線端子不得接錯。

-安裝現場確認無可燃性氣體存在時方可維修。

-該產品與關聯設備的連接電纜應為帶絕緣護套的屏蔽電纜，其屏蔽層應在安全場所接地。

危險!

d)該變送器采用擴散硅充油芯體，使用不當會引起爆炸事故。為確保安全，嚴禁測量氧氣。

警告!

e)禁止測量與變送器接觸材質不兼容的介質。

f)當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符。

g)不能在變送器上進行任何修改或變更。

h)要輕拿輕放不能隨意拋扔，安裝該變送器時請不要使用蠻力。

i)小于003MPa垂直安裝(氣體專用除外)，以免影響測量精度，其它可任意角度安裝在測量點上，若接口尺寸和現場接口尺寸不符，可自制轉換接頭連接。

j)在液壓系統，應該注意使設備的壓力接口向上安裝(便于氣體排放)。

k)如果變送器安裝時壓力接口為向上或側向時，需確保沒有液體在設備殼體流動，否則濕氣和污垢會堵塞電氣連接附近的大氣口，甚至引發設備故障。須保證電氣連接的螺紋連接邊緣無灰塵和污垢殘留。

l)盡量安裝在溫度梯度變化小的場合。

m)如果變送器被安裝在惡劣現場會遇到雷擊或過壓等危險的損壞時，我們建議用戶在配電箱或電源與變送器之間進行防雷擊和過壓保護。

n)測量蒸汽或其它高溫介質時，注意不要讓介質溫度超過變送器的工作溫度超限。必要時，需加裝冷卻裝置。

o)安裝時應在變送器和介質之間加裝壓力截止閥，以便檢修和防止取壓口堵塞而影響測量精度。

p)安裝過程中應使用扳手從設備底部的六方螺帽處將變送器擰緊，避免直接旋動設備上部進而造成連接線斷開。

q)本產品屬于弱電設備，布線時須與強電線纜分開布設，應遵守國家相關布線標準(GB/T50312-2016)進行布線。

r)確保電源供電電壓符合變送器供電要求。確保壓力源壓力上限在該變送器的量程范圍內;

s)在壓力測量過程中，應緩慢加壓和卸壓，避免瞬間加至高壓或降至低壓;

公警告!

t)在拆卸變送器時確保變送器已斷開壓力源和電源，以免介質噴出發生事故;

u)用戶在使用時請不要自行拆解，更不能碰觸膜片，以免造成產品損壞。
