齒輪流量計如何讀數

時間：2020-12-02 10:12:21 點擊：0 次

今天我們來講講齒輪流量計如何讀數，希望幫助大家在使用齒輪流量計的時候可以有所幫助。

齒輪流量計簡單介紹

齒輪數字儀表使用機械測量元件將液體連續地分成單個已知的體積部分，并根據計量腔室一次又一次填充和排出體積的流體部分的次數來測量總流量。齒輪流量計可以用不同的材料制成（鑄鐵，鑄鋼，304不銹鋼，316不銹鋼），適用于化工，石油，制藥，電力，冶金和食品等工業領域的流量測量。

齒輪流量計如何讀數呢

齒輪流量計是一種正排量流量計。用于封閉管道中齒輪流量計的液體流量或瞬時流量的精確連續或間歇測量。齒輪式流量計特別適用于重油，聚乙烯醇，樹脂和其他粘性液體的測量。

齒輪流量計有哪些可以讀數的數字儀表功能

1.電子齒輪流量指示器，顯示流體的瞬時流量和累積流量

2.齒輪流量變送器可以輸出4?20mA信號，脈沖等。通訊協議包括HART和MODBUS等。

3.齒輪流量計適用于各種介質的測量，可用作高粘度流量計。

4.安裝齒輪流量傳感器時，齒輪流量計不需要直管。

齒輪流量計如何讀數呢

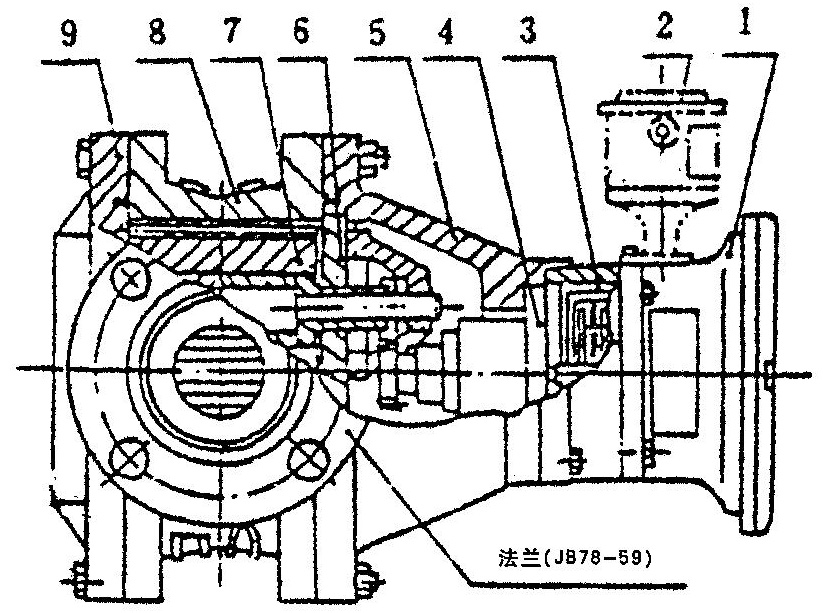

齒輪流量計結構圖

1、計數器 2發信器 3、精度調節器（DN50以上使用）

4、密封聯軸器 5、前蓋 6、蓋板 7、橢圓齒輪

8、殼體 9、后蓋

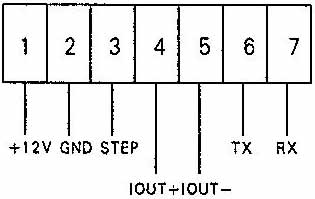

外接引腳說明

端子定義如下：

齒輪流量計如何讀數呢

1.＋12V：電源接入端：紅色

2.GND：接地端：黑色

3.STEP：同步信號輸出端：白色

4.IOUT＋：4－20mA輸出”＋”端：綠色

5.IOUT－：4－20mA輸出”－”端：藍色

6.TX：串行信號輸出：灰色

7.RX：串行信號輸入：黃色

齒輪流量計如何讀數

可以參見下圖

齒輪流量計如何讀數呢

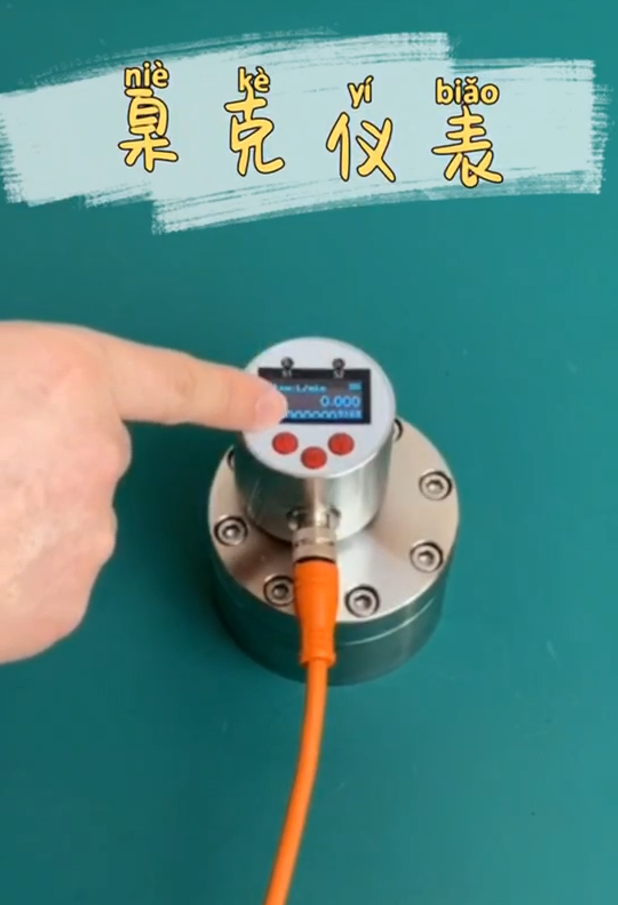

進入齒輪流量計菜單欄顯示瞬時流速和累計的流量值

齒輪流量計如何讀數呢

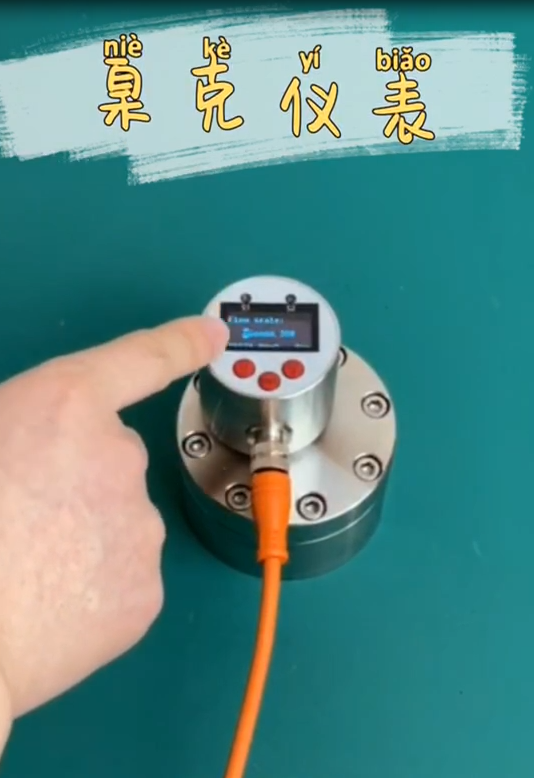

進入設置界面 顯示所測介質體積

齒輪流量計如何讀數呢

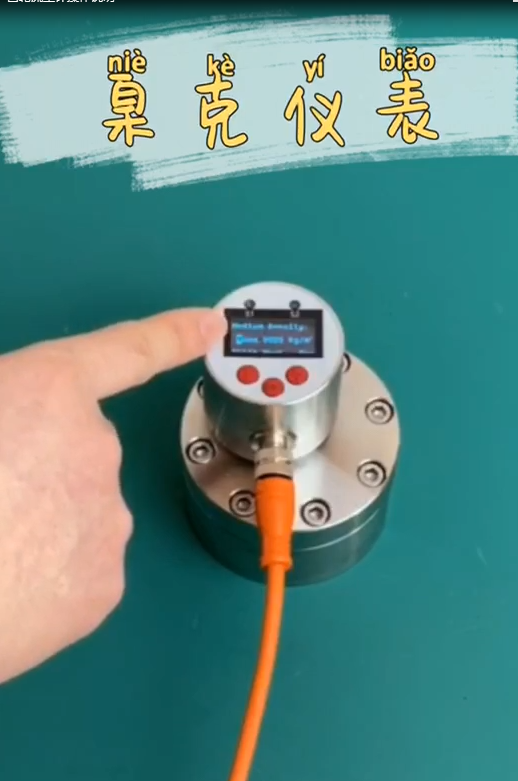

繼續按鍵 顯示所測介質的密度

齒輪流量計如何讀數呢

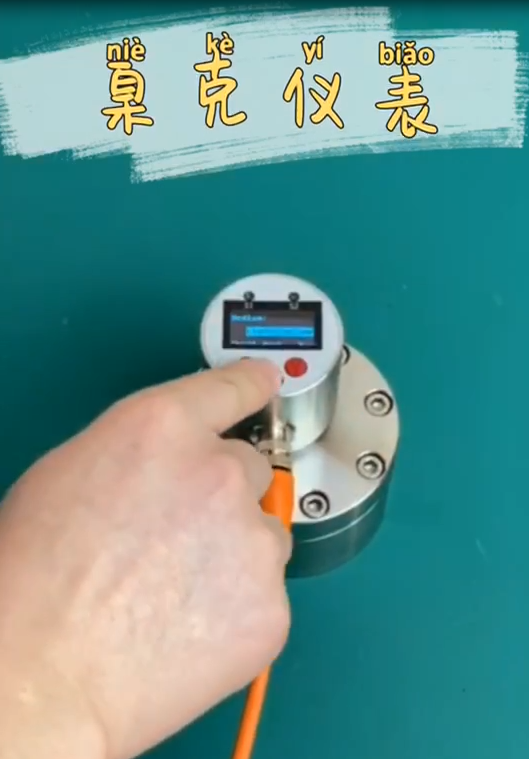

量程范圍顯示

以上指數是根據實際需要進行設定，具體請以隨貨說明書為準。

以上是參考內容，如還有不明白地方或者讀數不明的情況，可以zan鏨科工作人員。

好了，今天我們的這個齒輪流量計如何讀數就到這里結束了，如果說還有問題的話，我們歡迎您隨時聯系咨詢我們。
