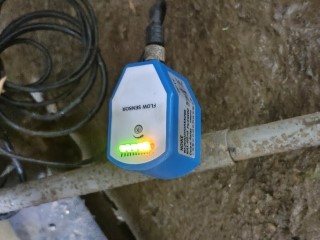

流量開關設置在哪里，以NK300流量開關為例
NK300型熱式流量開關工業安裝技術規范

一、設備選型與安裝定位

  1. ?介質適配性要求?

    • 適用介質范圍：液體（水、輕質油品）、氣體（空氣、惰性氣體）及非腐蝕性流體?

    • 材質選擇：316L不銹鋼主體滿足工業環境耐腐蝕需求?

  2. ?管道定位準則?

    • 優先安裝在泵組出口3-5倍管徑后的流體動力學穩定段?

    • 禁止設置在彎頭、變徑管或閥門下游＜10DN區域（DN為公稱直徑）?

二、設備安裝技術參數

參數類別技術指標引用標準
插入深度1/3~1/2管徑范圍ISO 21809
直管段長度上游≥20DN，下游≥5DNASME B31.3
環境振動等級≤4.5mm/s RMSIEC 60068-2-6

三、系統集成配置要求

  1. ?信號處理單元?

    • 輸出信號：4-20mA模擬量疊加HART協議?

    • 接點容量：AC 250V/3A，DC 30V/5A?

  2. ?保護裝置配置?

    • 電磁干擾防護：配置金屬屏蔽導管（符合EN 50289-1-6標準）?

    • 機械防護：加裝防爆接線盒（滿足ATEX II 2G Ex db IIC T6認證）?

四、運行參數設置規范

  1. ?閾值調節流程?

    • 通過HART手操器寫入流量觸發閾值（分辨率0.1L/min）?

    • 執行三點校準：低流量（30%量程）、標定點（60%量程）、高流量（90%量程）?

  2. ?報警邏輯配置?

    • 延遲時間設定：0.5-15秒可調（防誤報功能）?

    • 失效保護模式：斷線/短路時觸發預設安全狀態?

五、特殊場景應用限制

  • ?消防系統應用?：
    需設置在濕式報警閥組止回閥上游，與壓力開關形成"與"邏輯控制?
    動作閾值需高于系統正常泄漏量（建議≥1.33倍管網設計流量）?

注：本規范依據NK300技術手冊（Rev.2025-03）編制，實施前需進行介質兼容性驗證及防爆區域等級確認。如有問題請具體請聯系工作人員索要操作手冊或要求技術指導，避免誤操作。
