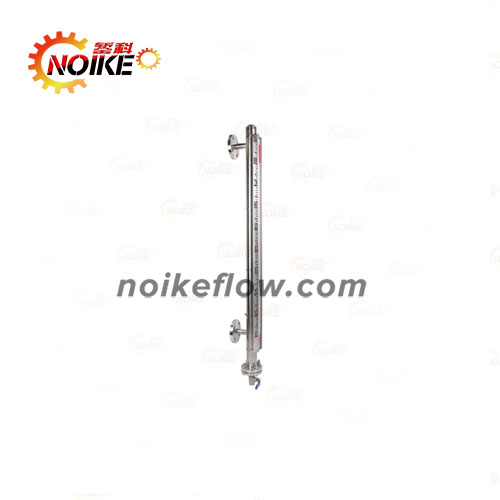

磁翻板液位計NM400系列

品牌：上海鏨科自動化公司
型號：
產品描述：LM400系列磁翻板液位計由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等...

產品概述

LM400系列磁翻板液位計由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。LM400 系列磁翻板液位計產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器即可將液位、界位信號轉換成二線制 4-20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。

工作原理

磁翻板液位計測量液體時采用頂裝或旁通管側裝方式。磁翻板主體外加裝翻版液位指示器、液位開關及液位變送器。磁單元置于浮球內部或通過頂桿與浮球相連，當浮球連帶磁單元隨液位變化時，使磁性色塊(磁翻板 )翻轉;磁性液位開關在對應液位點動作;同時液位傳感器在浮球磁力的作用下，輸出標 準 的變化電阻信號，在經 過變送器把電阻信號 轉 換成 4~20mA 電流信號輸出。

產品應用

LM400系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

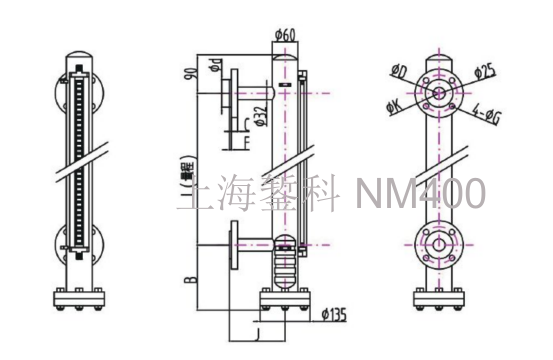

安裝方式/尺寸圖
