孔板流量計工作原理示意圖

時間：2020-06-16 03:06:04 點擊：0 次

今天我們來講講孔板流量計工作原理示意圖，希望可以給大家有所幫助。

　　孔板流量計本質上是一種流量計，它使用差壓測量原理來測量流體(主要是液體或氣體)的流量。

　　孔板中基本上安裝有孔板，以阻止流體流動。在此，流線收縮是由于孔口引起的面積收縮，而孔口是通過法蘭放置在管道之間。

　　有一個vena -contacta被視為最小面積-橫截面。

　　孔板上產生的壓差與液體或氣體的流量成正比。

孔板流量計工作原理：

　　當要確定其流量的液體/氣體通過孔板流量計時，孔板流量計的入口部分和出口部分之間的壓力會下降。可以使用差壓測量?jī)x測量該壓力下降。

　　根據伯努利方程，由于該壓差與流量成正比，因此壓差儀可以配置為顯示流量而不是顯示壓差。

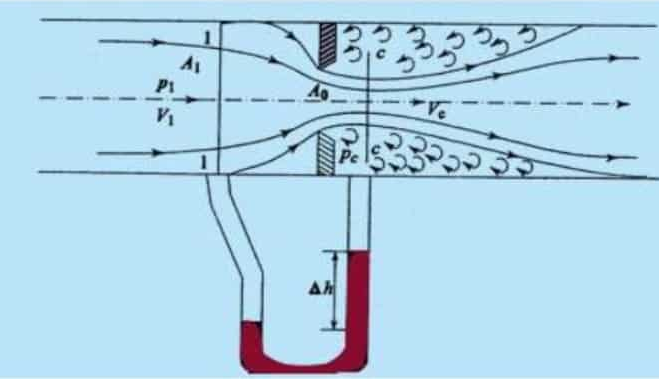

孔板流量計工作原理示意

　　孔板流量計的工作原理與文丘里管流量計相同

　　孔板固定在管道的一部分上，通過在流道上設置孔的形式的開口而對流造成阻礙。

好了，今天我們的這個孔板流量計工作原理示意圖就到這里結束了，如果說還有問題的話，我們歡迎您隨時聯系咨詢我們。
