金屬管可變面積流量計是以浮子原理的運行來測量液體和氣體的體積流量。它采用錐形金屬管，允許浮子自由上下移動?？勺兠娣e流量計是工業上和實驗室最常用的一種流量計。
當流動液體施加的向上力等于浮子的重量時，浮子到達穩定位置。浮動位置通過磁耦合系統傳遞到秤。
傳遞到指示器的從動磁體系統的旋轉運動被線性化，并且流量直接指示在刻度上。

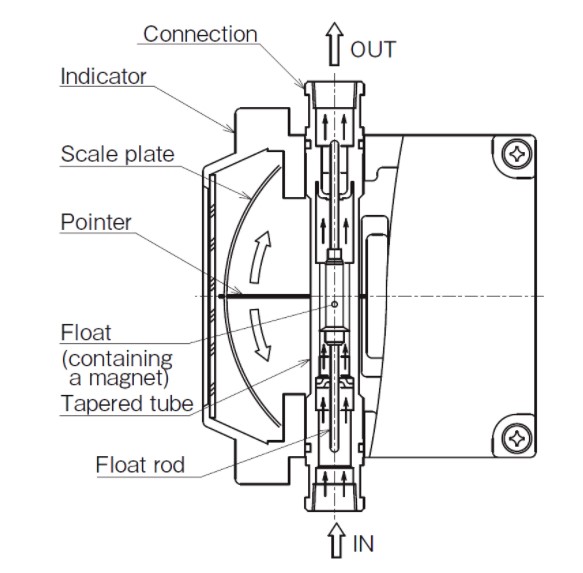

金屬管可變面積流量計示意
金屬管可變面積流量計原理：
流動路徑具有錐形部分。含有磁鐵的浮子位于錐形管中。流體從流量計的底部流出并向上穿過管。
浮子和錐形管產生的壓差推動浮子向上，當浮子的重量和不同的壓力平衡時浮子停止。換句話說，浮子的位置對應于流速。
通過磁耦合檢測磁體在浮子中的運動，磁耦合將其轉換成指針的運動。
具體示意
雖然錐形管和螺紋部分通過釬焊壓力焊（BPW）與高頻感應加熱焊接，但TIG焊可用于某些規格。
此款流量計也稱之為轉子流量計，包括一個在底部開有小孔的錐形漸縮管，一個可以在流體里自由運動的浮子，可廣泛用于復雜,惡劣環境及各種介質條件的流量測量與過程控制中。
